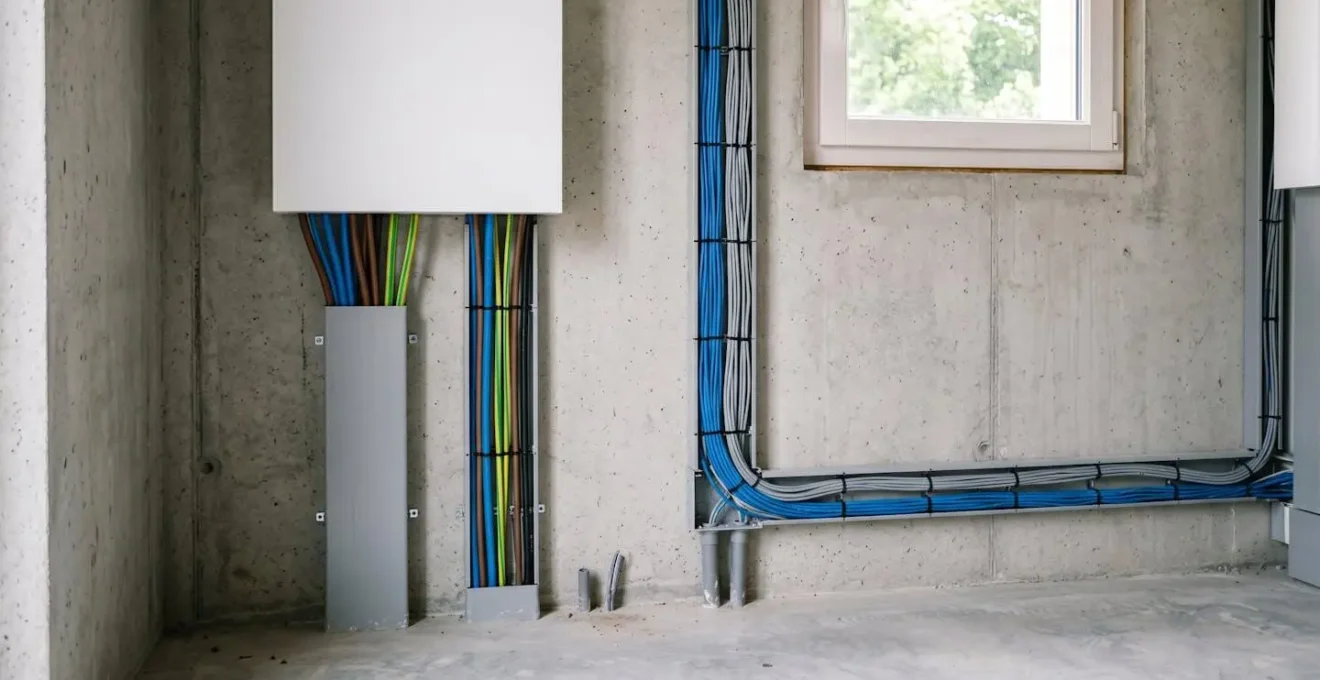

Comment distinguer et installer séparément courant fort et courant faible dans votre logement ?

Vous êtes en pleine visioconférence et l’image se fige. Le film en streaming sur la TV du salon pixellise au meilleur moment. Votre première réaction, comme tout le monde ? Blâmer la box internet ou la mauvaise couverture WiFi. On pense alors à acheter des répéteurs, des systèmes Mesh, bref, on cherche à corriger le signal. Et si le problème était plus profond, invisible, et littéralement ancré dans vos murs ? Si la véritable cause était une forme d’obsolescence programmée que vous avez installée sans le savoir lors de votre rénovation ?

Le sujet peut sembler technique et réservé aux professionnels, mais il est au cœur de notre confort numérique moderne. Nous parlons de la distinction fondamentale entre courant fort et courant faible. La plupart des guides se contentent de dire « il faut les séparer car la norme l’exige ». Cette approche est incomplète. Elle omet l’essentiel : le « pourquoi » technique. Ne pas respecter cette séparation, c’est créer une « pollution électromagnétique » dans votre propre maison, qui dégrade silencieusement mais sûrement la performance de tous vos appareils de communication.

Cet article n’est pas un simple rappel à la norme. C’est un guide stratégique pour vous, rénovateur ou constructeur, qui vous donnera les clés pour comprendre les risques, maîtriser les bonnes pratiques et dialoguer efficacement avec votre électricien. Nous allons transformer cette contrainte normative en un véritable atout pour la valeur et la pérennité de votre logement. Nous verrons pourquoi un câble mal placé peut anéantir votre débit, comment respecter les distances clés, et quand planifier cette étape cruciale pour éviter des surcoûts exorbitants.

Pour naviguer à travers ces aspects techniques mais essentiels, cet article est structuré pour vous apporter des réponses claires et actionnables. Découvrez ci-dessous les points que nous allons aborder pour construire une installation électrique non seulement conforme, mais surtout performante et pérenne.

Courant fort vs courant faible : quels équipements dans chaque catégorie et pourquoi les séparer ?

Avant toute chose, il est impératif de comprendre la distinction fondamentale entre ces deux types de courants qui cohabitent dans nos murs. Le courant fort est celui qui transporte l’énergie. C’est la puissance brute qui alimente vos appareils. À l’inverse, le courant faible transporte l’information. C’est le système nerveux de votre habitation, qui véhicule la data, les signaux de commande ou la vidéo. La différence n’est pas qu’une question de terminologie ; elle est physique. En effet, le courant fort a une intensité comprise entre plusieurs centaines de milliampères et plusieurs kiloampères, alors que le courant faible varie entre quelques microampères et 10 milliampères au maximum, une disparité qui explique en grande partie leur incompatibilité.

Pour être plus concret, voici une classification des équipements que vous manipulez au quotidien :

• Courant fort (l’Énergie) : Il concerne tout ce qui a besoin de puissance pour fonctionner. On y trouve les circuits de prises électriques 230V, les points d’éclairage, le chauffage électrique, les plaques de cuisson, les fours, ou encore les bornes de recharge pour véhicules électriques.
• Courant faible (l’Information) : Cette catégorie regroupe les systèmes de communication et de contrôle. Pensez aux alarmes, aux interphones et portiers vidéo, aux câbles d’antenne TV, et surtout, à tout votre réseau multimédia : câbles Ethernet (RJ45), domotique (KNX, Zigbee), et objets connectés.

La raison pour laquelle il est crucial de les séparer est simple : le courant fort, en transportant une grande quantité d’énergie, génère un champ électromagnétique puissant. Ce champ agit comme un « brouillard » parasite qui peut perturber, voire corrompre complètement, les signaux de faible intensité du courant faible qui passent à proximité. La norme française NF C 15-100 rend cette séparation obligatoire, non pas par caprice, mais pour garantir le bon fonctionnement et la sécurité de l’ensemble de votre installation.

Pourquoi faire passer un câble Ethernet à côté d’un câble 230V peut diviser votre débit par 10 ?

Imaginez que votre connexion internet est une autoroute. Vos données (vidéos, pages web, jeux en ligne) sont les véhicules qui y circulent à très grande vitesse. Le courant fort, quant à lui, est comparable à un champ de force magnétique puissant qui borde cette autoroute. Si votre câble Ethernet (l’autoroute) est posé juste à côté du câble électrique (le champ de force), les « véhicules » de données sont déviés, ralentis, voire accidentés. C’est le phénomène de la perturbation ou interférence électromagnétique (EMI).

Techniquement, le passage du courant alternatif dans un câble de 230V génère un champ magnétique variable. Si un câble de données, comme un câble Ethernet, est situé dans ce champ, un courant électrique parasite y est induit par induction. Comme le confirme une analyse sur la mitigation des interférences électromagnétiques, ce courant parasite vient « brouiller » le signal de données original. Pour votre connexion, les conséquences sont directes : augmentation drastique du taux d’erreurs dans les paquets de données, obligation pour vos appareils de renvoyer constamment les informations perdues, et au final, un effondrement de votre débit réel. Un câble certifié pour 1 Gbit/s peut ainsi peiner à fournir 100 Mbit/s stables, soit un débit divisé par 10.

Ce phénomène est particulièrement critique avec les appareils gourmands en énergie ou dotés de moteurs (climatisation, VMC, électroménager). Dans les cas extrêmes, le signal peut être tellement dégradé que la connexion devient totalement instable, voire impossible. La solution pour se prémunir de cette « pollution » invisible passe par deux leviers : la distance physique, que nous verrons ensuite, et le blindage des câbles. Un câble avec un blindage (marqué F/UTP ou S/FTP) agit comme une barrière protectrice, mais il ne remplace jamais une installation respectant les règles de séparation.

Comment respecter la distance minimale de 30 cm entre gaines courant fort et courant faible ?

La norme NF C 15-100 est claire : pour éviter les perturbations, les circuits de courant fort et de courant faible doivent cheminer dans des gaines ou conduits distincts. Mais quelle distance respecter entre ces gaines ? Le chiffre de 30 cm est souvent cité, mais il s’agit d’un idéal pour les installations neuves avec des cheminements parallèles sur de longues distances. La réalité du terrain, notamment en rénovation, demande plus de nuances. Les règles de l’art, résumées dans des guides techniques, proposent des solutions adaptées à chaque situation.

Le tableau suivant, basé sur les recommandations de fabricants comme Nexans, synthétise les distances et solutions à appliquer selon la configuration de votre chantier. Ces données sont cruciales et une analyse comparative des configurations d’installation permet de faire les bons choix.

Concrètement, si vos gaines ne font que se longer sur une courte distance (moins d’un mètre), une séparation de 5 à 10 cm peut être tolérée. En rénovation, lorsque l’espace est contraint, l’utilisation de goulottes spécifiques avec des cloisons internes de séparation est une excellente solution. Pour les parcours longs où la distance est difficile à maintenir, l’utilisation de câbles de communication avec un blindage de haute qualité (Grade 3 TV ou Cat 6a S/FTP) devient une nécessité pour compenser la proximité. Enfin, le point de départ de tout votre réseau, la Gaine Technique Logement (GTL), doit impérativement disposer de volumes ou de goulottes distincts pour le courant fort (tableau électrique) et le courant faible (coffret de communication).

L’erreur des installateurs pressés qui croisent courant fort et faible à angle droit sans précaution

Même avec la meilleure volonté du monde, il est parfois impossible d’éviter qu’une gaine de courant faible ne croise une gaine de courant fort. C’est une situation fréquente dans les murs, les plafonds ou au niveau des passages de portes. C’est ici que se commet l’une des erreurs les plus courantes, souvent par méconnaissance ou par précipitation : le croisement en biais ou l’enchevêtrement des câbles. La règle est pourtant simple et découle directement des lois de la physique : si un croisement est inévitable, il doit se faire impérativement à angle droit (90°).

Pourquoi 90° ? Parce qu’à cet angle, la surface d’exposition du câble de données au champ magnétique du câble d’alimentation est minimale. Un croisement en biais augmente la longueur de la « zone de contact » électromagnétique, et donc l’intensité des perturbations induites dans le câble de communication. Un enchevêtrement de câbles est le pire scénario, créant une zone de « pollution » maximale qui peut ruiner la qualité de votre signal. Il ne s’agit pas d’une précaution superflue, mais d’une application directe des principes de l’électromagnétisme pour préserver l’intégrité de vos données.

Pour vous assurer que votre installation est réalisée dans les règles de l’art, même lorsque vous n’êtes pas sur le chantier en permanence, voici une checklist simple à utiliser lors de la réception des travaux de câblage, avant la fermeture des cloisons.

Quand planifier vos cheminements séparés : avant le cloisonnement ou après les saignées ?

La réponse à cette question est sans appel : la planification des cheminements de câbles doit être l’une des toutes premières étapes de votre projet, bien avant la pose de la moindre cloison. Attendre la fin du gros œuvre pour se poser la question est la recette garantie pour des compromis coûteux et une installation non optimale. C’est à ce stade, lorsque les murs sont encore nus et les structures apparentes, que vous avez la liberté de définir des parcours idéaux pour vos gaines, en respectant facilement les distances de séparation.

L’argument le plus percutant est économique. C’est « le coût de l’oubli ». Penser à intégrer une prise RJ45 supplémentaire au moment du passage des gaines est une opération simple et peu onéreuse. En revanche, vouloir ajouter cette même prise une fois les murs peints et les finitions terminées se transforme en un chantier lourd et dispendieux. D’après les tarifs pratiqués par les électriciens, on estime qu’en France, le coût d’installation d’une prise RJ45 au bon moment est d’environ 50-70€, versus 300-500€ pour un ajout après finitions, incluant la réalisation d’une saignée, le rebouchage, l’enduit et la reprise de la peinture. Une multiplication du coût par 5 ou 7, simplement pour un oubli de planification.

Planifier en amont, c’est s’offrir la possibilité de :

• Créer des « autoroutes » dédiées : Définir des chemins de câbles distincts dans les faux-plafonds ou les vides techniques pour les courants forts et faibles.
• Positionner stratégiquement les boîtes de dérivation : Anticiper leur emplacement pour minimiser les longueurs de câble et les croisements.
• Prévoir l’évolutivité : Passer une ou deux gaines vides supplémentaires vers des zones stratégiques (bureau, combles aménageables) est un investissement minime qui vous sauvera la mise dans le futur.

La planification n’est pas une perte de temps, c’est l’étape qui vous fera économiser le plus d’argent et de frustrations sur le long terme.

NF C 15-100 : quels sont les 8 points de contrôle obligatoires pour votre logement ?

La norme NF C 15-100 est la bible de l’installation électrique en France. Elle évolue constamment pour s’adapter aux nouveaux usages, et sa dernière mise à jour majeure (avec une série de normes publiées en août 2024 et rendues obligatoires à partir de septembre 2025) renforce encore les exigences en matière de communication. L’organisme de contrôle, le CONSUEL, qui délivre l’attestation de conformité obligatoire pour toute nouvelle installation ou grosse rénovation, est particulièrement vigilant sur la séparation des courants. Ignorer ces points, c’est prendre le risque d’un refus de conformité, synonyme de travaux supplémentaires et de retards pour la mise en service de votre installation.

Voici les 8 points de contrôle cruciaux, directement issus des recommandations de l’association de référence Promotelec, que l’inspecteur vérifiera concernant la cohabitation des courants :

• Respect des volumes dans la GTL : La Gaine Technique Logement doit présenter une séparation physique et stricte entre l’espace dédié au courant fort (tableau électrique) et celui dédié au courant faible (coffret de communication).
• Présence d’un tableau de communication distinct : Fini les quelques fils réseau perdus dans le tableau électrique. Un coffret de communication dédié au courant faible est obligatoire.
• Non-cohabitation des gaines : Le contrôleur vérifiera que les gaines des deux types de courant ne partagent pas les mêmes saignées ou les mêmes conduits sur leurs parcours.
• Conformité du câblage RJ45 : L’installation doit être en étoile. Chaque prise RJ45 doit être reliée par son propre câble individuel directement au coffret de communication. Tout repiquage est interdit.
• Nombre minimal de prises RJ45 : La norme impose un équipement minimal, qui est d’au moins 2 prises juxtaposées dans le séjour et 1 prise par chambre.
• Dispositifs de protection adaptés : Le tableau électrique doit comporter les disjoncteurs adéquats pour le courant fort, tandis que le tableau de communication doit permettre un brassage correct des prises RJ45.
• Mise à jour normative : L’installation doit être conforme à la dernière version en vigueur de la NF C 15-100 au moment des travaux.
• Conformité du coffret de communication : Il doit intégrer les éléments essentiels : un bandeau de brassage pour les câbles RJ45, le Dispositif de Terminaison Intérieur (DTI ou DTIo pour la fibre), et un dispositif de mise à la terre.

Ces points ne sont pas de simples détails techniques. Ils constituent la structure d’un réseau domestique moderne, fiable et prêt pour les usages futurs.

Pourquoi une prise RJ45 vous garantit un débit 10 fois plus stable qu’un WiFi saturé ?

Dans un monde obsédé par le « tout sans fil », prôner le câblage peut sembler archaïque. C’est pourtant tout l’inverse. Le câble Ethernet (connecté à une prise RJ45) reste, et de loin, la solution la plus performante, stable et sécurisée pour accéder à internet. Le WiFi est une technologie de confort et de mobilité, mais il est par nature sujet à de nombreuses fluctuations. Penser qu’il peut remplacer partout une connexion filaire est une erreur, surtout dans les constructions modernes françaises où les murs en béton et les poutrelles métalliques sont autant d’obstacles pour les ondes radio.

La supériorité du RJ45 n’est pas une question d’opinion, mais de physique. Comme le soulignent les opérateurs télécoms, une connexion filaire offre une fiabilité inégalée. Le tableau ci-dessous compare les deux technologies sur des critères essentiels pour l’utilisateur.

En résumé, le WiFi est une ressource partagée et volatile. Le débit affiché est une valeur théorique maximale, partagée entre tous vos appareils et ceux de vos voisins, et constamment dégradée par les obstacles physiques et les autres ondes (four à micro-ondes, Bluetooth…). Le câble Ethernet, lui, est une ligne directe et privée entre votre appareil et votre box. Le débit est dédié, constant, et la latence (le temps de réponse, crucial pour les jeux en ligne et la visioconférence) est minimale. Pour les usages fixes et exigeants comme un poste de télétravail, une console de jeux, ou une smart TV, le branchement en RJ45 n’est pas une option, c’est la garantie d’une expérience optimale.

Comment installer des prises RJ45 dans toute la maison pour un débit optimal et stable ?

Installer un réseau de prises RJ45 performant ne consiste pas simplement à tirer des câbles. Cela repose sur une architecture précise et le respect de règles strictes. Le principe fondamental est celui de l’architecture en étoile : il n’y a pas de « multiprise » ou de dérivation possible comme en électricité. Chaque prise RJ45 de la maison doit être le point d’arrivée d’un câble unique qui part directement du centre névralgique de votre réseau : le coffret de communication.

La mise en œuvre de ce réseau suit plusieurs étapes clés, du point d’arrivée de l’opérateur jusqu’à la prise murale de votre bureau ou de votre salon :

1. Le point de départ : le coffret de communication. Situé dans la GTL, il centralise tout. C’est là que se trouve le DTIo (l’arrivée de la fibre) et le bandeau de brassage où tous vos câbles RJ45 vont venir se connecter.
2. Le câblage individuel : Pour chaque prise RJ45 que vous souhaitez installer, un câble individuel doit être tiré depuis ce coffret. Il est fortement recommandé d’utiliser au minimum du câble Cat 6A ou Grade 3 pour anticiper les futurs besoins en débit.
3. Le blindage comme assurance : Même en respectant les distances, privilégiez des câbles avec un blindage, identifiables par les mentions F/UTP (un feuillard d’aluminium global) ou, encore mieux, S/FTP (chaque paire est blindée et un blindage global est ajouté). C’est votre meilleure protection contre les perturbations résiduelles.
4. Le respect du code couleur : Un câble RJ45 contient 8 fils de couleurs différentes. Il est crucial de respecter le même ordre de connexion (norme T568A ou T568B) des deux côtés du câble (au niveau du coffret et de la prise murale). Une seule erreur sur un fil, et la prise ne fonctionnera pas ou offrira un débit très faible.
5. Le test, étape non-négociable : Une fois le câblage terminé, chaque prise doit être impérativement testée. Un simple testeur de câble RJ45, qui coûte une quinzaine d’euros, permet de vérifier en quelques secondes que les 8 fils sont correctement connectés dans le bon ordre. C’est une étape que de nombreux installateurs pressés « oublient », avec des conséquences parfois difficiles à diagnostiquer une fois les murs fermés.

En suivant scrupuleusement cette architecture, vous construisez une infrastructure réseau robuste, capable de distribuer la pleine puissance de votre connexion fibre à chaque point stratégique de votre maison, sans perte ni instabilité. Conformément aux exigences de la norme NF C 15-100, la règle en France est d’installer au minimum 2 prises RJ45 juxtaposées dans la pièce principale et 1 prise par chambre, soit au moins 4 prises pour un T3 ou plus.

Maintenant que vous détenez toutes les clés pour comprendre, planifier et superviser une installation électrique conforme et performante, l’étape suivante est de passer à l’action. N’attendez pas d’être confronté à des problèmes de connexion pour agir : discutez-en dès maintenant avec votre électricien, intégrez ces exigences dans vos plans et assurez l’avenir numérique de votre logement.
