Quels sont les 7 composants essentiels de votre installation électrique et à quoi servent-ils ?

Pour beaucoup, le tableau électrique est une boîte mystérieuse, un enchevêtrement de fils et de boutons qui ne suscite l’intérêt que lorsqu’un plomb saute. Cette méconnaissance, pourtant très répandue, nous laisse souvent démunis et anxieux face à notre propre installation. On se contente de savoir où se trouve le disjoncteur général, en espérant ne jamais avoir à s’en préoccuper davantage. On entend parler de normes, de surtensions, de risques, mais ces concepts restent abstraits et intimidants.

Pourtant, et si la clé n’était pas de devenir électricien, mais de changer radicalement de perspective ? Imaginez votre installation non pas comme un assemblage technique complexe, mais comme une équipe de gardes du corps, chacun avec une spécialité, travaillant en parfaite coordination pour assurer votre sécurité 24h/24. Le tableau serait le chef d’orchestre, les disjoncteurs des sentinelles vigilantes, et la prise de terre une issue de secours discrète mais vitale. Comprendre la mission de chacun, c’est reprendre le contrôle et savoir décrypter les signaux que votre maison vous envoie.

Cet article vous propose de faire la connaissance de cette équipe de protection. Nous allons décoder le rôle des 7 composants essentiels de votre installation, non pas avec un jargon technique, mais à travers des analogies simples et des conseils pratiques. Vous apprendrez à les identifier, à comprendre leur importance cruciale et à repérer les signes qui indiquent qu’il est temps de faire appel à un professionnel. L’objectif : ne plus jamais regarder votre tableau électrique avec appréhension, mais avec la confiance de quelqu’un qui sait qui le protège.

Pour vous guider dans la découverte de cet écosystème de sécurité, cet article est structuré pour vous présenter chaque membre de l’équipe et ses responsabilités. Le sommaire ci-dessous vous permettra de naviguer facilement entre les différents postes de protection de votre logement.

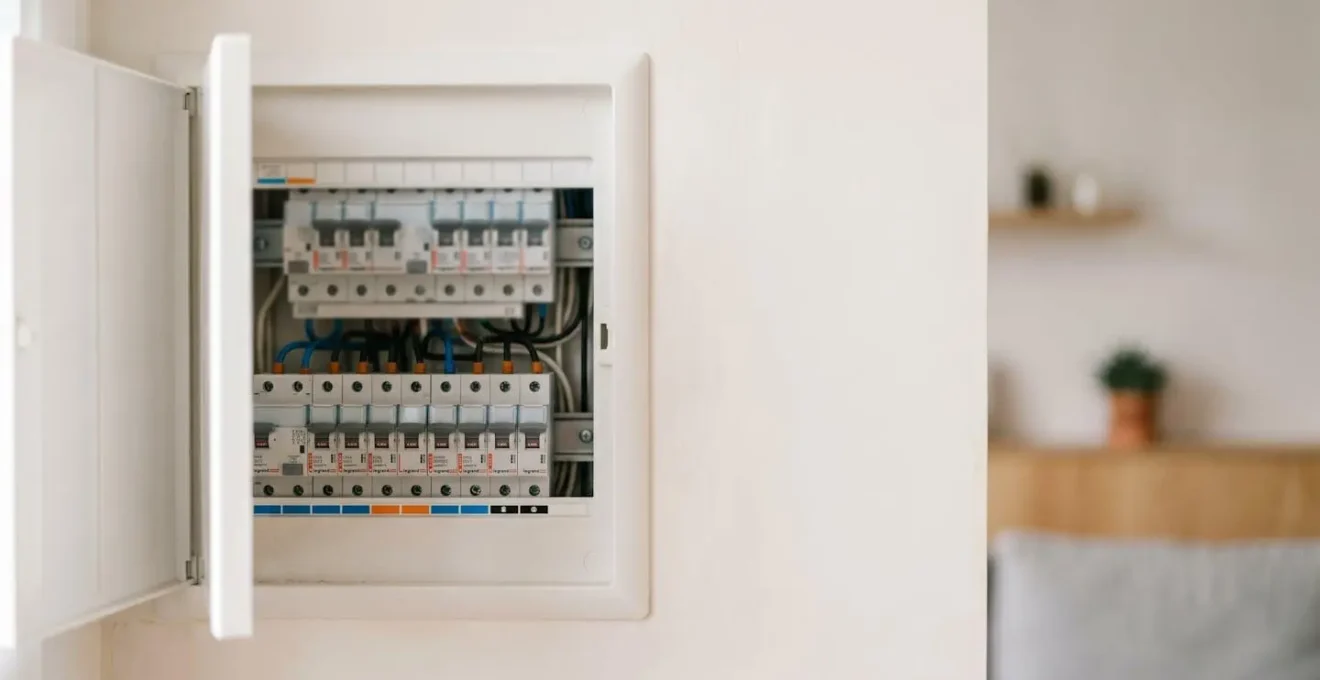

À quoi sert vraiment le tableau électrique : les 3 fonctions que 80 % des gens ignorent

Le tableau électrique est bien plus qu’une simple boîte à fusibles. C’est le cerveau et le cœur névralgique de toute votre installation. Si nous continuons notre analogie de l’équipe de sécurité, le tableau est le centre de commandement, le quartier général d’où partent tous les ordres. La plupart des gens pensent qu’il ne sert qu’à « couper le courant », mais ses missions sont bien plus stratégiques. En réalité, il remplit trois fonctions vitales que beaucoup ignorent : la distribution, la protection et la gestion.

Premièrement, il distribue l’énergie. Comme un chef d’orchestre, il reçoit le courant principal fourni par Enedis et le répartit de manière organisée vers les différents circuits de votre maison : éclairage, prises, four, etc. Deuxièmement, et c’est son rôle le plus connu, il protège les biens et les personnes. C’est ici que se trouvent les « gardes du corps » (disjoncteurs) qui coupent automatiquement le courant en cas de problème, évitant ainsi les incendies et les électrocutions. Enfin, il permet la gestion et la coupure sélective des circuits pour des interventions en toute sécurité. Un tableau bien conçu et étiqueté vous permet de couper l’alimentation de la cuisine sans plonger le reste de la maison dans le noir.

Ignorer l’état de son tableau, c’est prendre un risque non seulement physique mais aussi financier. Après un sinistre, les experts en assurance examinent systématiquement le tableau électrique. Une installation non conforme peut entraîner une réduction drastique, voire une annulation de l’indemnisation. Les dommages électriques représentent un coût colossal, estimé à plus d’un milliard d’euros par an en France, une somme en grande partie imputable à des installations vieillissantes ou défaillantes. Votre tableau n’est donc pas seulement un équipement technique, c’est le garant de votre sécurité et de votre patrimoine.

Pourquoi une prise de terre défectueuse multiplie par 10 le risque d’électrocution ?

Si le tableau est le cerveau, la prise de terre est la voie de secours invisible et silencieuse de votre installation. Son rôle est souvent mal compris, car elle ne « sert » à rien en temps normal. C’est précisément ce qui la rend si cruciale. Imaginez une fuite d’eau dans votre machine à laver. La prise de terre, c’est le tuyau d’évacuation d’urgence qui va diriger cette fuite vers l’extérieur, protégeant votre sol des dégâts. Pour le courant électrique, le principe est le même. En cas de défaut sur un appareil (un fil dénudé qui touche la carcasse métallique, par exemple), le courant de fuite cherche le chemin le plus court pour s’échapper. Sans prise de terre, ce chemin, c’est vous.

Lorsqu’une personne touche un appareil défectueux non relié à la terre, son corps devient le conducteur. Le courant le traverse pour rejoindre le sol, provoquant une électrisation potentiellement mortelle. Une prise de terre fonctionnelle offre au courant de fuite un chemin bien plus facile et direct que le corps humain. Ce flux massif de courant vers la terre est alors immédiatement détecté par l’interrupteur différentiel (la « sentinelle ») qui coupe l’alimentation en une fraction de seconde. La prise de terre ne protège donc pas directement, elle permet aux autres protections de fonctionner. C’est un travail d’équipe. Sans elle, votre interrupteur différentiel, aussi sophistiqué soit-il, est totalement aveugle à ce type de danger.

Le danger d’une prise de terre défectueuse ou inexistante est qu’il est totalement invisible au quotidien. L’appareil semble fonctionner normalement, jusqu’à l’incident. Comme le montre l’image ci-dessus, la dégradation peut être subtile : une connexion oxydée, un fil desserré dans le tableau. C’est pourquoi la vérification de la continuité et de la valeur de la terre est un point de contrôle non négociable lors de tout diagnostic électrique. Une terre défaillante, c’est une sortie de secours condamnée : le jour où vous en aurez besoin, il sera trop tard.

Comment repérer les 5 composants clés de votre tableau en moins de 2 minutes ?

Maintenant que vous comprenez la logique d’équipe, il est temps de faire connaissance avec les membres principaux. Savoir les identifier vous permettra non seulement de mieux comprendre votre installation, mais aussi d’agir rapidement et correctement en cas de besoin. Ouvrez la porte de votre tableau électrique et suivez ce guide visuel pour un « trombinoscope » rapide de votre équipe de sécurité.

Le premier que vous devez saluer est le Disjoncteur Général (AGCP). C’est le « gendarme » de l’installation. Il est généralement le plus gros, situé en tête du tableau, et c’est le seul qui peut couper absolument tout. Ensuite, repérez les Interrupteurs Différentiels. Ce sont vos « gardes du corps » personnels. Plus larges que les autres, ils sont placés en début de chaque rangée et possèdent un petit bouton « Test ». Leur mission est de vous protéger des électrocutions. Sous leur protection, vous trouverez les Disjoncteurs Divisionnaires. Ce sont les « soldats » spécialisés, plus étroits, qui protègent chaque circuit (prises, lumières, four…) contre les surcharges et courts-circuits, prévenant ainsi les incendies. Cherchez également les circuits spécialisés, comme ceux du four ou de la plaque de cuisson, qui sont des postes à haute responsabilité. Enfin, en bas du tableau, vous trouverez le Bornier de Terre, le point de ralliement de tous les fils de terre (verts et jaunes), l’épine dorsale de la voie de secours.

Ce bouton « Test » sur les interrupteurs différentiels n’est pas décoratif. Il est conçu pour être actionné une fois par mois pour vérifier leur bon fonctionnement mécanique. Pourtant, selon l’ONSE, moins de 10% des particuliers effectuent ce geste simple qui peut sauver une vie. Maintenant que vous savez le repérer, vous faites partie des 10% informés.

L’erreur fatale de manipuler un disjoncteur sous tension sans couper le général

Il peut être tentant, pour remplacer un disjoncteur défectueux ou en ajouter un nouveau, de se dire qu’il suffit de baisser le levier de l’interrupteur différentiel de la rangée concernée. C’est une erreur potentiellement mortelle. Manipuler les connexions d’un disjoncteur, même si son propre levier est baissé, revient à jouer avec une « foudre en boîte ». En amont de ce disjoncteur, sur le peigne d’alimentation de la rangée, le courant est toujours présent et bien vivant.

Le danger le plus spectaculaire et dévastateur est l’arc électrique. Un simple glissement d’outil, un contact accidentel entre la phase et le neutre, et vous pouvez déclencher un flash lumineux d’une violence inouïe. La température d’un arc électrique peut atteindre et dépasser les 3000°C selon l’INRS, provoquant des brûlures profondes et instantanées, même sans contact direct. L’explosion sonore et la projection de métal en fusion peuvent également causer des blessures graves. Couper le disjoncteur général (AGCP) est la seule et unique manière de s’assurer que l’intégralité du tableau, y compris ses barres d’alimentation internes, est hors tension.

Même les professionnels doivent avoir une habilitation spécifique (type BR) pour intervenir sur un tableau.

– Réglementation du travail en France, INRS – Risques électriques

Cette règle n’est pas une simple précaution administrative. Elle souligne la complexité et les dangers inhérents à toute intervention à l’intérieur d’un tableau électrique. Tenter de visser ou dévisser un conducteur dans cet environnement sans avoir coupé l’alimentation générale est une prise de risque que même les professionnels aguerris ne sont pas autorisés à prendre à la légère. La seule manipulation sans risque pour un non-initié est d’actionner les manettes des disjoncteurs. Toute action impliquant un outil doit impérativement être précédée de la coupure du disjoncteur général.

Quand remplacer votre tableau électrique : les 4 signaux d’alerte à ne pas ignorer ?

Comme toute équipe, celle qui protège votre logement peut vieillir, devenir obsolète et ne plus être adaptée aux défis modernes. Un tableau électrique a une durée de vie. Savoir reconnaître les signes de son obsolescence est essentiel pour anticiper les problèmes plutôt que de les subir. Le signal le plus évident est la présence de porte-fusibles en porcelaine, ces ancêtres du disjoncteur. Si votre tableau en est encore équipé, il est grand temps de le mettre à la retraite.

Un fusible est une protection à usage unique : quand il grille, il faut le remplacer. Le disjoncteur, lui, est un « fusible intelligent » et réarmable. Mais plus grave encore, les tableaux à fusibles sont souvent dépourvus des protections les plus importantes, notamment les interrupteurs différentiels 30mA, qui sont devenus la norme pour la protection des personnes. Un tableau ancien est le symptôme d’une installation qui n’est plus en phase avec nos usages actuels (multiplication des appareils) ni avec les normes de sécurité. Or, une installation électrique vétuste est une cause majeure de sinistres : en France, entre 20 et 35% des incendies d’habitation sont d’origine électrique.

Au-delà des fusibles, voici quatre signaux d’alerte qui doivent vous inciter à consulter un professionnel pour un remplacement :

1. Absence de protection différentielle 30mA : Si aucun de vos modules ne possède de bouton « Test », votre protection contre l’électrocution est quasi inexistante.
2. Bruits anormaux ou odeurs de chaud : Un grésillement, un bourdonnement ou une odeur de plastique brûlé sont les signes d’une connexion desserrée ou d’une surchauffe. C’est un danger d’incendie imminent.
3. Disjoncteurs qui sautent fréquemment : Si un circuit disjoncte régulièrement, cela peut indiquer une surcharge constante ou un défaut plus grave sur la ligne.
4. Tableau sous-dimensionné ou « bricolé » : Des fils apparents, des modules de marques différentes empilés sans logique, l’absence de place pour de nouveaux circuits… sont les marques d’un tableau qui a atteint ses limites et représente un danger.

NF C 15-100 : quels sont les 8 points de contrôle obligatoires pour votre logement ?

La norme NF C 15-100 est souvent perçue comme un jargon technique et contraignant. En réalité, il faut la voir comme le règlement intérieur de votre équipe de sécurité. C’est un recueil de bonnes pratiques, issu de décennies de retours d’expérience sur les accidents électriques, conçu pour garantir un niveau de sécurité et de confort minimal dans un logement. Elle ne dicte pas seulement quels composants utiliser, mais aussi comment les organiser. Elle s’assure que l’installation est non seulement sûre, mais aussi adaptée à la vie moderne.

Plutôt qu’une liste exhaustive, la norme définit des principes clés. Parmi les points de contrôle essentiels pour un logement, on peut en retenir huit :

1. La présence d’un disjoncteur de branchement (AGCP) accessible.
2. Une protection différentielle 30mA en tête de tous les circuits.
3. Des disjoncteurs divisionnaires pour protéger chaque circuit contre les surcharges.
4. Une prise de terre efficace et connectée à toute l’installation.
5. Un tableau électrique regroupant toutes les protections dans un espace dédié (la Gaine Technique Logement).
6. Un nombre minimal de prises, points lumineux et circuits par pièce pour éviter les multiprises dangereuses.
7. Des circuits spécialisés pour les appareils de forte puissance (four, plaque, lave-linge).
8. Le respect des volumes de sécurité dans la salle de bain, où le risque est maximal.

L’objectif de ces règles est simple : s’assurer que l’installation peut supporter nos usages sans danger. Le fait que, selon le Baromètre 2024 de l’ONSE, 83% des logements de plus de 15 ans présentent au moins une anomalie électrique montre à quel point un contrôle régulier est nécessaire.

Pour rendre la norme plus concrète, voici ce qu’elle impose en termes d’équipement minimal pour les pièces principales, une information précieuse si vous rénovez. Ce tableau, basé sur les recommandations de Promotelec, illustre comment la norme vise avant tout le confort et la sécurité d’usage.

Quels sont les 4 éléments obligatoires de votre tableau pour une protection conforme NF C 15-100 ?

Au sein de votre équipe de sécurité, il y a un « noyau dur », un quatuor indispensable sans lequel aucune protection n’est réellement assurée. Ce sont les quatre composants que la norme NF C 15-100 rend absolument obligatoires dans tout tableau électrique moderne. Si l’un de ces quatre éléments manque à l’appel, votre installation est à considérer comme dangereusement incomplète. Ils forment le « carré d’as » de votre protection.

1. Le Disjoncteur d’Abonné (AGCP) : C’est le « gardien » à l’entrée. Placé en amont de tout, il permet la coupure d’urgence de toute l’installation et protège contre les surcharges générales liées à votre abonnement. C’est le premier et le dernier rempart.

2. Les Interrupteurs Différentiels 30mA : Ce sont les « anges gardiens » des personnes. La norme en impose au moins deux (de types différents pour s’adapter aux appareils modernes) pour garantir que toute fuite de courant, même minime, provoquera une coupure instantanée avant que le corps humain ne subisse des dommages irréversibles.

3. Les Disjoncteurs Divisionnaires : Ce sont les « protecteurs » du matériel. Adaptés à la section des fils de chaque circuit, ils préviennent les échauffements qui mènent à l’incendie en cas de surcharge (trop d’appareils sur une même ligne) ou de court-circuit (contact accidentel entre deux fils).

4. Le Bornier de Terre : C’est le « fondement » de tout le système. Ce point de ralliement de tous les fils de protection verts et jaunes est ce qui permet aux interrupteurs différentiels de détecter les fuites de courant. Sans une bonne terre, les différentiels sont inefficaces.

L’absence d’un seul de ces éléments crée une faille majeure dans votre système de défense. Leur présence conjointe est ce qui permet de réduire drastiquement les risques. Malgré cela, on dénombre encore entre 30 et 40 décès par électrocution par an en France, un chiffre tragiquement stable qui rappelle l’importance d’une installation complète et entretenue.

Comment s’assurer que votre tableau électrique protège efficacement votre logement contre l’incendie ?

Avoir tous les bons composants est une chose, s’assurer qu’ils fonctionnent en harmonie et durablement en est une autre. Un tableau électrique, même conforme à l’origine, nécessite une attention minimale pour rester un rempart efficace contre le risque d’incendie. Le principal ennemi, invisible et progressif, est le desserrage des connexions. Avec le temps, les variations de température et les vibrations peuvent amener les vis des borniers à se desserrer. Une connexion lâche crée une résistance, qui elle-même génère une surchauffe… C’est un point de départ classique pour un incendie électrique.

Un contrôle visuel régulier de votre tableau (sans y toucher !) peut déjà vous alerter : cherchez des traces de noircissement ou de plastique fondu près des connexions des disjoncteurs. Écoutez également : un grésillement persistant est un signe qui ne trompe pas. Un électricien qualifié effectuera un resserrage systématique des connexions lors d’une visite de contrôle, une opération de maintenance simple mais cruciale. En plus de cela, le test mensuel de vos interrupteurs différentiels garantit que leur mécanisme de déclenchement n’est pas grippé.

Assurer la protection de son logement est un effort continu. Les accidents, même s’ils ne sont pas toujours mortels, restent fréquents, avec en moyenne 3 000 passages aux urgences pour électrisation chaque année en France. Une installation bien conçue, vérifiée et entretenue est la meilleure police d’assurance contre ces risques.

Maintenant que vous connaissez les membres de votre équipe de protection et leur mission, la prochaine étape logique est de vous assurer de leur état de santé. Si votre logement a plus de 15 ans ou si vous avez le moindre doute sur la conformité de votre tableau, n’hésitez pas. Faire appel à un électricien qualifié pour un diagnostic complet n’est pas une dépense, c’est un investissement pour la sécurité de votre famille et la pérennité de votre bien.
