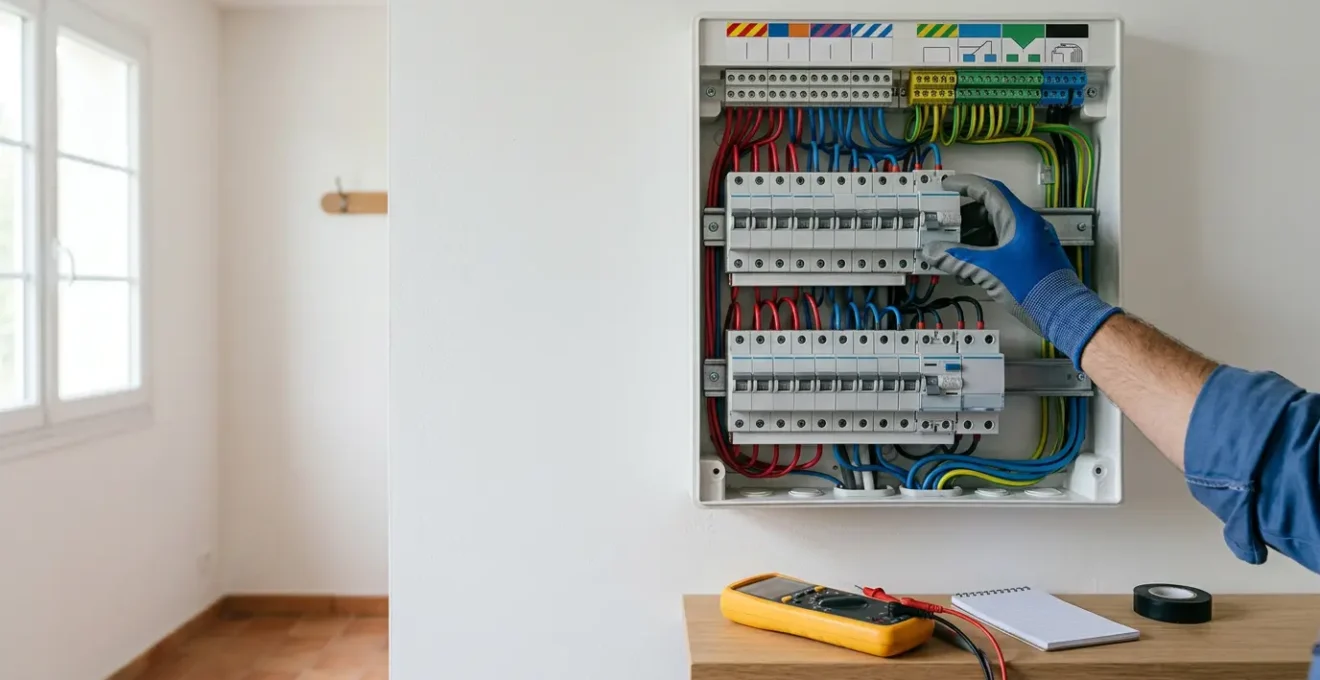

Comment brancher un disjoncteur divisionnaire en toute sécurité pour créer un nouveau circuit ?

L’envie d’ajouter quelques prises dans l’atelier, un point lumineux sur la terrasse ou d’alimenter un nouveau radiateur est un projet de bricolage courant. L’opération semble simple : il « suffit » d’ajouter un disjoncteur dans le tableau électrique. Pourtant, cette intervention, si elle est mal maîtrisée, peut transformer votre installation en une source de dangers invisibles. De nombreux guides se contentent de montrer la séquence mécanique du branchement, en oubliant l’essentiel : la logique de sécurité qui se cache derrière chaque geste.

La plupart des bricoleurs se concentrent sur le « comment » : clipser le module, visser les fils. Mais si la véritable clé de la sécurité n’était pas dans le geste, mais dans la compréhension du « pourquoi » ? Pourquoi ce calibre et pas un autre ? Pourquoi vérifier l’amont avant d’agir en aval ? Pourquoi un fil de 2,5 mm² est parfois indispensable là où du 1,5 mm² semble suffire ? C’est cette compréhension qui fait la différence entre un bricolage hasardeux et une installation fiable et pérenne.

Cet article n’est pas un simple tutoriel. C’est une formation accélérée qui vous donnera les clés pour agir en tant qu’électricien averti. Nous allons décortiquer chaque étape, non pas pour vous dire quoi faire, mais pour que vous compreniez pourquoi vous le faites. De la sélection des composants à la vérification finale, vous apprendrez à penser votre tableau électrique comme un système de protection cohérent pour votre logement et votre famille.

Pour aborder ce sujet crucial avec méthode, nous allons suivre un parcours logique qui vous guidera des bases du branchement aux règles expertes qui garantissent une installation sans faille. Le sommaire ci-dessous vous donne un aperçu des étapes clés que nous allons franchir ensemble.

Comment brancher un disjoncteur divisionnaire 16A sur votre tableau en 15 minutes sans erreur ?

Le branchement d’un disjoncteur est une opération rapide, mais qui exige une rigueur absolue. Oublier une seule étape de sécurité peut avoir de graves conséquences. Avant même de toucher un tournevis, la première action est de mettre l’installation hors tension. La procédure doit être systématique, c’est votre premier réflexe de sécurité. Ne vous fiez jamais à un seul interrupteur ; la redondance est votre meilleure alliée.

Voici la séquence incontournable, à suivre scrupuleusement :

1. Couper le disjoncteur d’abonné (AGCP) : C’est le disjoncteur principal, souvent à côté de votre compteur. Mettez-le en position « Arrêt » ou « Off ».
2. Couper l’interrupteur différentiel : Sur la rangée où vous allez travailler, abaissez la manette de l’interrupteur différentiel (le module le plus large, souvent avec un bouton « Test »).
3. Vérifier l’Absence de Tension (VAT) : C’est l’étape la plus importante. Avec un multimètre en position Voltmètre (calibre AC > 230V) ou un Vérificateur d’Absence de Tension, touchez les borniers phase et neutre de l’interrupteur différentiel pour confirmer qu’il n’y a plus aucun courant. La valeur doit être 0V.
4. Clipser le nouveau disjoncteur : Accrochez le haut du disjoncteur sur le rail DIN puis poussez fermement le bas jusqu’à entendre un « clic ».
5. Connecter les fils du circuit : Dénudez vos fils (phase, neutre) sur environ 12 mm. Connectez le fil de neutre (bleu) sur la borne marquée « N » (généralement à gauche) et le fil de phase (rouge, marron, noir) sur la borne « L » (à droite).
6. Serrer et vérifier : Serrez fermement les vis des bornes. Une fois serré, tirez doucement sur chaque fil pour vous assurer qu’il est solidement maintenu. Un fil mal serré est une cause fréquente d’incendie.
7. Connecter la terre : Le fil de terre (vert et jaune) ne se branche pas sur le disjoncteur, mais directement sur le bornier de terre du tableau (une barre de laiton avec des vis).

Une fois ces étapes réalisées, le branchement est physiquement fait. Mais avant de remettre le courant, vous devez encore alimenter le disjoncteur par le haut, le plus souvent avec un peigne de connexion, une étape que nous verrons en détail.

L’erreur de câblage qui fait sauter votre installation : inverser phase et neutre sur le divisionnaire

L’inversion de la phase et du neutre est l’une des erreurs les plus courantes du débutant, une erreur qui semble anodine mais qui peut avoir des conséquences sournoises. Dans une installation domestique, le courant arrive par la phase, traverse l’appareil, et repart par le neutre. Les dispositifs de coupure, comme les interrupteurs ou les disjoncteurs, sont conçus pour couper la phase. Si vous inversez les fils, le disjoncteur coupera le neutre. L’appareil s’arrêtera de fonctionner, mais il restera entièrement sous tension, créant un risque d’électrocution majeur lors d’une intervention future. Cette non-conformité est l’une des raisons pour lesquelles 7 logements sur 10 en France présentent au moins une anomalie électrique.

Pour éviter cette erreur, une seule règle : le respect obsessionnel du code couleur et des marquages. Le fil bleu est exclusivement réservé au neutre et doit être connecté sur la borne « N » du disjoncteur. Le fil de phase (généralement rouge, noir ou marron) se connecte sur la borne « L » (pour Line) ou la borne sans marquage. Le fil de terre (vert et jaune) a son propre chemin vers le bornier de terre.

Cette distinction n’est pas une simple convention, c’est le fondement de la sécurité de votre installation. Un câblage correct assure que lorsque vous coupez un circuit, celui-ci est véritablement « mort » électriquement et ne présente plus de danger. Prenez le temps de doublement vérifier ces connexions avant de refermer votre tableau. Une seconde de vérification peut vous éviter des années de risques.

16A, 20A ou 32A : quel calibre de disjoncteur pour un circuit de 8 prises en atelier ?

Le choix du calibre d’un disjoncteur, exprimé en Ampères (A), n’est pas arbitraire. Il est le garant de la protection de votre circuit contre les surcharges. Un calibre trop faible déclenchera sans cesse ; un calibre trop élevé ne protégera pas le circuit et laissera les fils surchauffer jusqu’à provoquer un incendie. La règle est simple : le calibre du disjoncteur est toujours dimensionné pour protéger le maillon le plus faible, c’est-à-dire la section des fils électriques. Pour un atelier, la question est particulièrement pertinente car on y branche des appareils de puissance variable.

La norme NF C 15-100 définit des couples « calibre/section » à respecter impérativement. Pour un circuit de prises de courant, deux options principales s’offrent à vous. Le tableau ci-dessous, basé sur les recommandations de guides d’installation électrique reconnus, résume les cas les plus courants.

Pour notre cas d’un circuit de 8 prises en atelier, la meilleure option est de tirer des fils de section 2,5 mm² et de les protéger par un disjoncteur de 20A. Cela vous autorise jusqu’à 12 prises et vous offre une marge de sécurité confortable pour brancher des outils puissants (scie, aspirateur) sans risque de surcharge. Utiliser un disjoncteur 16A avec du fil de 1,5mm² limiterait votre circuit à 8 prises et pourrait être insuffisant pour des appareils gourmands. Le 32A, lui, est réservé aux plaques de cuisson avec une section de fil de 6 mm².

Une nuance importante pour un atelier concerne le type de disjoncteur. Comme le précise ce guide sur les installations électriques :

Pour un atelier avec des machines à moteur qui ont un fort courant de démarrage, un disjoncteur ‘Courbe D’ est recommandé pour éviter les déclenchements intempestifs, même si le calibre en Ampères est correct.

– Guide installation électrique, Analyse des courbes de disjoncteurs pour applications industrielles

Le disjoncteur « Courbe C » standard pourrait déclencher au démarrage d’un moteur, alors qu’un « Courbe D » tolère cette pointe de courant de démarrage sans compromettre la sécurité.

Quand ajouter un nouveau divisionnaire : vérifier d’abord si votre différentiel peut supporter un circuit supplémentaire

Vous avez trouvé un emplacement libre sur le rail DIN, mais cela ne signifie pas que vous pouvez ajouter un disjoncteur sans autre forme de vérification. Votre tableau est un système où chaque composant dépend des autres. Le disjoncteur divisionnaire que vous ajoutez est « en aval » d’un interrupteur différentiel. Ce dernier a pour rôle de protéger les personnes contre les chocs électriques et possède lui aussi ses propres limites. Deux règles fondamentales, issues de la norme NF C 15-100, doivent être scrupuleusement vérifiées.

Premièrement, le nombre de disjoncteurs par différentiel est limité. C’est une règle simple à vérifier : il est interdit de brancher plus de maximum 8 disjoncteurs divisionnaires par interrupteur différentiel. Comptez simplement les modules sous chaque différentiel. Si la rangée en comporte déjà 8, vous ne pouvez pas en ajouter un neuvième. Il vous faudra créer une nouvelle rangée avec un nouveau différentiel.

Deuxièmement, et c’est plus subtil, il existe une règle de calcul pour s’assurer que le différentiel n’est pas surchargé. La règle de « l’aval » stipule que le calibre de l’interrupteur différentiel (ex: 40A ou 63A) doit être supérieur ou égal à la somme des calibres des disjoncteurs des circuits de chauffage, chauffe-eau et prise de recharge de véhicule électrique, plus la moitié de la somme des calibres des autres disjoncteurs (prises, éclairage). En pratique, pour un bricoleur, une règle simplifiée et sécuritaire est de s’assurer que la somme des calibres des disjoncteurs ne dépasse pas trop 1,5 à 2 fois le calibre du différentiel. Ignorer ce point, c’est risquer une surcharge qui pourrait endommager le différentiel et annuler sa protection.

Comment gagner 10 minutes et éviter 3 erreurs de câblage avec un peigne de connexion ?

L’alimentation des disjoncteurs par le haut peut se faire de deux manières : par des « ponts » réalisés avec des morceaux de fils, ou en utilisant un peigne de connexion. Si la première méthode est techniquement possible, elle est aujourd’hui déconseillée car elle est lente, fastidieuse et source d’erreurs. Le peigne de connexion est la solution professionnelle : c’est une barre rigide qui contient des conducteurs et qui s’insère directement dans les bornes supérieures de toute une rangée de disjoncteurs. Son utilisation garantit une connexion parfaite, un gain de temps considérable et une sécurité accrue.

Cependant, l’utilisation du peigne n’est pas sans pièges. L’erreur la plus fréquente est de vouloir utiliser un peigne d’une marque (ex: Legrand) sur des disjoncteurs d’une autre marque (ex: Schneider). Comme le souligne un retour d’expérience fréquent, un peigne d’une marque différente peut ne pas s’insérer correctement, créant des mauvais contacts, des points de chauffe dangereux et une non-conformité à la norme. La règle d’or est donc simple : toujours utiliser un peigne de la même marque que les disjoncteurs de la rangée.

Installer un peigne est simple si l’on respecte la procédure :

1. Mesurer et couper : Comptez le nombre de disjoncteurs à alimenter et coupez le peigne à la bonne longueur avec une scie à métaux fine. La coupe se fait toujours dans l’espace prévu entre deux « dents ».
2. Ébavurer : Limez légèrement les bords coupés pour qu’ils soient nets et sans aspérités.
3. Protéger : Installez impérativement des embouts de protection sur les dents coupées. Cette étape est cruciale pour l’isolation et la sécurité.
4. Insérer et vérifier : Insérez les dents du peigne dans les connexions supérieures des disjoncteurs. Assurez-vous qu’il est bien enfoncé sur toute la longueur et que le contact est franc.

En adoptant le peigne de connexion, vous éliminez les risques de mauvais serrage des ponts, vous assurez une répartition parfaite du courant et vous donnez à votre tableau un aspect propre et professionnel.

L’erreur mortelle d’ajouter un disjoncteur sans vérifier la capacité du différentiel

Nous avons déjà évoqué la nécessité de vérifier le différentiel, mais il est crucial d’insister sur la gravité de cette négligence. Le terme « erreur mortelle » n’est pas une hyperbole. Une installation électrique qui n’est pas conçue comme un système cohérent devient une bombe à retardement. En France, sur près de 200 000 incendies domestiques annuels, environ 50 000 sont directement liés à un problème électrique. Beaucoup de ces drames partent d’un tableau électrique bricolé où les règles fondamentales de protection ont été ignorées.

Ajouter un disjoncteur pour un circuit puissant (un radiateur de 2000W, par exemple) sur une rangée déjà bien chargée sans vérifier la capacité du différentiel en amont est une faute grave. Si la somme des puissances appelées dépasse le calibre du différentiel (ex: 40A), celui-ci va commencer à chauffer. Il n’est pas conçu pour disjoncter en cas de surcharge, c’est le rôle des divisionnaires. Son rôle est de détecter les fuites de courant. En le surchargeant chroniquement, vous provoquez son usure prématurée et vous risquez de le rendre inopérant le jour où une véritable fuite de courant se produira. Vous pensez être protégé, mais votre principal ange gardien est hors service.

Cette cohérence entre les calibres est un point de contrôle non négociable pour les professionnels et les organismes de certification.

La cohérence entre les calibres des différentiels et des circuits en aval est l’un des points les plus scrutés par les inspecteurs du Consuel en France. Un échec sur ce point entraîne une contre-visite payante.

– Consuel – Comité national pour la sécurité des usagers de l’électricité, Guide des vérifications lors des contrôles Consuel

La règle n’est donc pas seulement une question de norme, mais une question de survie de l’installation et de sécurité des occupants. Le tableau électrique n’est pas une simple boîte de fusibles, c’est le cœur de la sécurité de votre maison.

Comment choisir entre 1,5 mm², 2,5 mm² ou 6 mm² pour chaque type de circuit ?

Le fil électrique est l’autoroute du courant. Si l’autoroute est trop étroite (section de fil trop faible) pour le trafic (l’intensité du courant), il y a un embouteillage : les électrons se bousculent, le fil chauffe. C’est l’effet Joule. Poussé à l’extrême, cet échauffement fait fondre l’isolant du fil et peut déclencher un incendie. Le choix de la section du fil, exprimée en millimètres carrés (mm²), est donc aussi crucial que le choix du calibre du disjoncteur. Les deux sont indissociables. Le disjoncteur protège le fil.

La norme NF C 15-100, comme le montre ce tableau récapitulatif basé sur les données de fabricants comme Nexans, impose des sections minimales pour chaque usage afin de garantir la sécurité.

On remarque que pour un même usage (prises de courant), plusieurs combinaisons sont possibles. Cependant, les professionnels adoptent souvent une bonne pratique qui va au-delà du minimum requis, un gage de qualité et d’évolutivité de l’installation.

La plupart des professionnels tirent du 2,5 mm² par défaut pour les circuits de prises. Ce surdimensionnement par rapport au minimum normatif est une bonne pratique qui limite les chutes de tension et assure l’évolutivité de l’installation.

– Experts électricité, Bonnes pratiques professionnelles installation électrique

En clair, même si la norme vous autorise un circuit de 8 prises en 1,5 mm² protégé par un 16A, opter pour du 2,5 mm² protégé par un 20A (vous autorisant jusqu’à 12 prises) est un investissement intelligent. La différence de coût du fil est minime par rapport à la tranquillité d’esprit et à la possibilité d’utiliser vos appareils sans vous poser de questions.

Comment positionner vos prises et interrupteurs pour un confort d’usage quotidien sans défaut ?

Créer un nouveau circuit ne se résume pas à la partie technique dans le tableau électrique. L’objectif final est d’amener le courant à un point d’utilisation : une prise, un interrupteur, un point lumineux. Le positionnement de ces éléments est tout aussi important que le câblage, car il conditionne le confort, l’ergonomie et la sécurité de l’usage au quotidien. La norme NF C 15-100 définit des règles strictes, notamment pour des raisons d’accessibilité et de sécurité dans les pièces d’eau, mais des recommandations de bon sens s’appliquent partout.

Par exemple, la hauteur standard d’un interrupteur se situe entre 0,90 m et 1,30 m du sol fini. Mais pour un confort optimal, la plupart des électriciens visent une hauteur d’environ 1,10 m. Pour les prises, la norme impose un minimum de 5 cm du sol, mais une hauteur de 20-30 cm est souvent plus pratique, évitant de se courber excessivement. Dans une cuisine, il faut au moins 4 prises au-dessus du plan de travail, à une hauteur de 8 à 15 cm de celui-ci. Anticiper ces placements en fonction de vos meubles futurs et de vos habitudes de vie vous évitera bien des regrets et des rallonges disgracieuses.

Même le tableau électrique lui-même est soumis à des règles de positionnement. La Gaine Technique du Logement (GTL) qui l’accueille doit être accessible, et selon les exigences de la norme NF C 15-100 pour la GTL, les manettes des dispositifs de protection doivent être situées à une hauteur comprise entre 0,90 m et 1,80 m du sol (ou 0,50 m minimum si le tableau a une porte).

Prendre le temps de la réflexion sur le positionnement est la dernière étape pour que votre nouveau circuit soit non seulement sûr, mais aussi parfaitement intégré à votre vie de tous les jours.

Avant de vous lancer, la dernière étape consiste à planifier soigneusement votre projet en dessinant votre circuit, en listant le matériel nécessaire et en vous assurant d’avoir les bons outils. Votre sécurité et la fiabilité de votre installation dépendent de cette préparation.
