Comment dimensionner votre câblage électrique pour garantir fiabilité et évolutivité pendant 30 ans ?

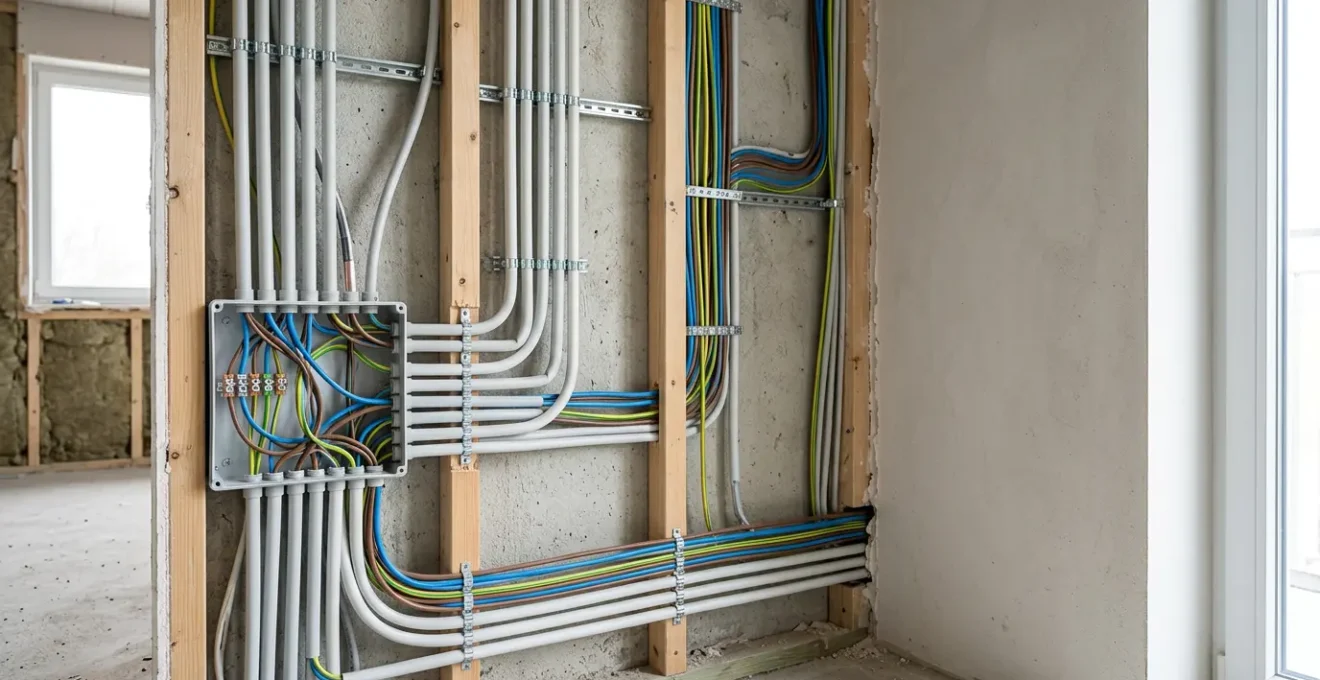

Lancer une construction ou une rénovation majeure, c’est se projeter dans l’avenir. Pourtant, face à l’installation électrique, beaucoup se contentent de répondre aux besoins présents : une prise ici, un point lumineux là. On se concentre sur les interrupteurs design et la couleur des murs, en considérant le câblage comme une simple commodité technique. La logique habituelle se limite souvent à suivre les normes minimales, en pensant que la conformité d’aujourd’hui garantira la tranquillité de demain. Or, c’est précisément cette vision à court terme qui crée une « dette d’infrastructure » silencieuse, transformant chaque future mise à jour technologique en un chantier complexe et onéreux.

Et si la véritable intelligence d’une installation électrique ne résidait pas dans sa conformité à l’instant T, mais dans sa capacité à anticiper les usages de 2040 ou 2050 ? La clé n’est pas seulement de savoir quel câble choisir pour votre four aujourd’hui, mais de comprendre pourquoi le diamètre de la gaine que vous posez à côté est en réalité un investissement bien plus stratégique. Cet article adopte une perspective d’ingénieur en infrastructures : nous allons au-delà des tableaux de correspondance pour vous donner les principes de conception qui vous permettront de bâtir un système nerveux électrique non seulement fiable et sécurisé, mais surtout, profondément évolutif pour les trois prochaines décennies.

Pour aborder ce sujet de manière structurée, cet article vous guidera à travers les décisions critiques, des fondements de la sécurité à la planification de vos futurs besoins numériques. Vous découvrirez les principes qui distinguent une installation simplement « conforme » d’une installation véritablement « pérenne ».

Pourquoi un câble sous-dimensionné de 1,5 mm² au lieu de 2,5 mm² peut déclencher un incendie ?

La question du dimensionnement d’un câble n’est pas un simple détail technique, c’est le premier rempart contre le risque d’incendie. En France, la négligence dans ce domaine a des conséquences dramatiques : on estime qu’entre 20 et 35 % des incendies d’habitation sont d’origine électrique. Le coupable principal est un phénomène physique implacable : l’effet Joule. Chaque fois qu’un courant électrique traverse un conducteur, celui-ci oppose une résistance et génère de la chaleur. Si la section du câble est trop faible pour l’intensité du courant qui le traverse, la chaleur produite devient excessive. L’isolant plastique qui entoure le cuivre commence alors à fondre, exposant les conducteurs et créant un risque imminent de court-circuit et d’arc électrique, suffisant pour enflammer les matériaux environnants.

L’erreur est de penser que si le disjoncteur ne saute pas, tout va bien. Le disjoncteur protège contre les surcharges brutales, mais un échauffement lent et constant dû à un sous-dimensionnement peut ne pas être détecté avant qu’il ne soit trop tard. Choisir systématiquement la section adéquate, voire légèrement supérieure, n’est donc pas une précaution excessive, mais la fondation même de la sécurité de votre logement.

Comment choisir entre 1,5 mm², 2,5 mm² ou 6 mm² pour chaque type de circuit ?

Le choix de la section d’un câble est dicté par la norme NF C 15-100, qui établit une corrélation directe entre la nature du circuit, la section minimale du conducteur et la protection associée (le disjoncteur). Respecter ces préconisations est le socle non négociable de toute installation. Un circuit d’éclairage ne subit pas les mêmes contraintes qu’une ligne dédiée à une plaque de cuisson à induction. Le tableau suivant résume les affectations les plus courantes, constituant la base de travail de tout électricien.

Cependant, une vision pérenne sur 30 ans impose d’aller au-delà de ce « minimum réglementaire ». Il faut intégrer deux facteurs supplémentaires : la chute de tension sur les grandes longueurs et, surtout, l’anticipation des usages futurs. Pour une ligne de plus de 20 mètres, la résistance du câble elle-même commence à provoquer une baisse de tension notable à l’arrivée. La norme tolère jusqu’à 3% de perte pour l’éclairage et 5% pour les autres usages. Pour compenser ce phénomène, la règle de l’art est simple : augmenter la section du câble d’un cran. Mais la véritable planification stratégique se joue dans l’anticipation.

Câble rigide ou souple : lequel pour tirer 50 mètres dans des gaines de 20 mm ?

Le débat entre câble rigide et souple est souvent mal posé. Pour une installation domestique encastrée, la question n’est pas tant la flexibilité du cuivre que la nature globale du câble et sa destination. Le choix pour tirer des longueurs importantes dans des gaines ICTA (Isolant Cintrable Transversalement Annelé) est quasi unanime parmi les professionnels : le fil rigide H07V-U. Sa rigidité est un atout : il se « pousse » plus facilement dans la gaine avec un tire-fil et ne s’entortille pas sur lui-même, un avantage décisif sur 50 mètres. Le câble souple (H07V-K) est, quant à lui, réservé aux raccordements dans les tableaux électriques ou pour l’alimentation d’appareils mobiles, où sa flexibilité facilite les connexions sur de courtes distances.

Le véritable choix stratégique, notamment pour les liaisons extérieures ou dans des locaux techniques, se situe ailleurs. Il concerne la différence entre utiliser des fils simples (comme le H07V-U) dans une gaine, et utiliser un câble de type R2V. Ce dernier est constitué de plusieurs conducteurs rigides déjà regroupés et protégés par une épaisse gaine noire en PVC, lui conférant une double isolation et une grande robustesse mécanique. Bien que plus rigide à manipuler, il peut, dans certaines conditions définies par la norme, être posé sans conduit, ce qui en fait une solution pour des chemins de câbles en apparent ou des installations en extérieur. Pour un tirage long et complexe dans une gaine de 20 mm, le H07V-U reste le champion incontesté de la facilité de mise en œuvre.

Le vrai débat n’est pas rigide/souple mais R2V vs H07VU/R/K. Le câble R2V regroupe plusieurs fils isolés sous une gaine de protection supplémentaire, permettant une pose directe sans conduit dans certains cas, alors que le fil électrique H07V-U est un conducteur unique isolé destiné à être tiré sous gaine ICTA.

– e-planetelec (expert fournitures électriques), Guide de sélection des sections de fil électrique

En résumé, pour vos circuits intérieurs encastrés, la question est tranchée : des fils rigides H07V-U tirés dans des gaines ICTA. La facilité de tirage dépendra moins de la nature du fil que de la qualité de la gaine et, surtout, de son dimensionnement, un point que nous allons voir comme étant absolument critique.

L’erreur des gaines de 16 mm qui vous empêchent d’ajouter un câble réseau 10 ans plus tard

Voici l’une des erreurs les plus courantes et les plus dommageables dans une construction : économiser sur le diamètre des gaines. Penser qu’une gaine de 16 mm est suffisante pour trois fils de 1,5 mm² est techniquement vrai, mais c’est une vision dramatiquement court-termiste. Le « squelette » de votre installation, ce ne sont pas les câbles (qui sont remplaçables), mais les gaines encastrées dans les murs. Une fois les cloisons fermées et peintes, ce réseau de conduits est votre seule autoroute pour l’avenir. Le sous-dimensionner, c’est se condamner à ne plus jamais pouvoir y faire passer quoi que ce soit de nouveau.

La réglementation est pourtant claire sur ce point : la norme NF C 15-100 impose une règle stricte selon laquelle le diamètre des conducteurs ne doit pas dépasser 1/3 (soit 33%) de la section intérieure de la gaine. Cette règle n’a pas pour but de vous faire surconsommer du plastique ; elle vise à garantir que les câbles puissent être tirés sans effort excessif (ce qui pourrait les endommager) et, surtout, qu’ils puissent être remplacés ou complétés ultérieurement. Un tirage de câble génère de la chaleur par friction ; un espace libre suffisant est essentiel pour la dissiper et éviter que les isolants ne « collent » entre eux avec le temps.

L’erreur fatale est de considérer cette règle du tiers comme un objectif. Un professionnel visionnaire la considère comme une limite absolue à ne jamais approcher lors de l’installation initiale. Viser un taux de remplissage de 20% est une bien meilleure stratégie. L’usage généralisé de gaines de 20 mm de diamètre comme standard minimum est une bonne pratique, mais pour une véritable évolutivité, il faut penser plus grand. Pour toutes les liaisons stratégiques (entre le tableau et le salon, les bureaux, les chambres), l’utilisation systématique de gaines de 25 mm devrait être la norme. La différence de coût est négligeable sur un budget global, mais la différence de potentiel est immense. C’est ce qui vous permettra, dans 10 ans, d’ajouter ce câble fibre optique, ce nouveau standard de domotique ou ce câble d’enceinte encastré sans avoir à détruire vos murs.

La règle d’or de l’ingénieur prévoyant est simple : pour chaque gaine technique posée, si l’espace le permet, en poser une seconde vide à côté. Cette gaine « fantôme » est votre assurance évolutivité la plus précieuse et la moins chère.

Quand tirer les câbles Ethernet et fibre : pendant le gros œuvre ou après les finitions ?

La question du timing pour l’installation des câbles de communication (Ethernet, fibre, coaxial) est cruciale et oppose deux logiques : la facilité d’intervention et la préservation de la technologie. Tirer tous les câbles en même temps que les circuits électriques pendant le gros œuvre semble efficace, mais c’est une approche qui expose ces câbles, souvent plus fragiles, aux agressions du chantier pendant des mois (poussière, plâtre, écrasement, passages d’autres corps de métier). Pire encore, cela vous force à choisir une technologie de câblage (par exemple, du Catégorie 6A) des mois, voire un an, avant la mise en service réelle, vous privant des dernières évolutions du marché.

Cette dissociation entre l’infrastructure (les gaines, pérennes) et la technologie (les câbles, évolutifs) est le cœur d’une conception intelligente. Elle représente un coût de planification légèrement supérieur mais offre une flexibilité et une durabilité incomparables. C’est l’unique moyen de s’assurer que votre maison, construite en 2024, sera prête pour les standards de communication de 2044 sans avoir à refaire les murs.

Pourquoi la NF C 15-100 a réduit les incendies d’origine électrique de 40 % en 20 ans ?

La norme NF C 15-100 est souvent perçue comme un ensemble de contraintes complexes. En réalité, c’est le document fondateur de la sécurité électrique résidentielle en France, une bible technique dont les évolutions successives ont drastiquement amélioré la protection des biens et des personnes. Son impact est mesurable : en imposant des dispositifs de protection modernes et une rationalisation des installations, elle est le principal facteur de la réduction des accidents. Les chiffres parlent d’eux-mêmes, avec une diminution de moitié du nombre de décès accidentels par électrocution observée en une décennie. Cette amélioration spectaculaire repose sur l’obligation de trois dispositifs clés qui ont transformé la sécurité.

Le premier est le disjoncteur différentiel 30mA, placé en tête de rangées du tableau électrique. Son rôle est de détecter les plus infimes fuites de courant vers la terre (par exemple, à travers le corps humain ou via un défaut d’isolement d’un appareil) et de couper l’alimentation en une fraction de seconde, bien avant que le seuil mortel ne soit atteint. Il est le principal rempart contre l’électrocution. Le deuxième est la généralisation du disjoncteur divisionnaire en remplacement des anciens fusibles à usage unique. Plus précis, il protège chaque circuit contre les surcharges et courts-circuits et peut être simplement réarmé, offrant une protection plus fiable et pratique. Enfin, le troisième pilier est l’instauration de la Gaine Technique Logement (GTL). Cet espace normalisé regroupe en un seul point l’arrivée du courant, le tableau de protection et le coffret de communication. Cette centralisation facilite la maintenance, sécurise les interventions et, surtout, impose un espace dédié et évolutif pour l’ensemble de l’infrastructure électrique et numérique.

Une attestation de conformité Consuel n’est pas juste un papier administratif, mais un argument de poids lors de la revente d’un bien immobilier, justifiant un prix de vente plus élevé et rassurant les acheteurs potentiels.

– Promotelec, Guide NF C 15-100 pour les particuliers

L’efficacité de cette norme est renforcée par l’obligation, pour toute installation neuve ou rénovation lourde, d’obtenir une attestation de conformité de l’organisme Consuel. Ce contrôle par un tiers indépendant garantit que les règles de l’art ont été respectées. Loin d’être une simple formalité, cette certification transforme la dépense en sécurité en un véritable investissement qui valorise le patrimoine immobilier.

Pourquoi faire passer un câble Ethernet à côté d’un câble 230V peut diviser votre débit par 10 ?

Le fait de ne jamais mélanger les câbles d’alimentation (courants forts) et les câbles de communication (courants faibles) dans la même gaine est l’une des règles les plus fondamentales et les moins négociables de l’électricité. Cette règle n’est pas une simple lubie de normalisateur ; elle repose sur un principe physique incontournable : l’induction électromagnétique. Tout câble parcouru par un courant alternatif de 230V génère autour de lui un champ électromagnétique. Si un câble de données, transportant un signal de faible tension et de haute fréquence, est placé à proximité immédiate, ce champ va « polluer » le signal de données. Il induit un « bruit » électrique qui perturbe les signaux numériques, se traduisant par des erreurs de transmission de paquets de données.

Concrètement, votre système d’exploitation va devoir renvoyer sans cesse les paquets corrompus, ce qui fait chuter drastiquement le débit effectif. Vous pouvez avoir une connexion fibre à 1 Gbit/s et un câblage dernier cri, mais si votre câble Ethernet longe un câble d’alimentation sur plusieurs mètres, votre débit réel à la prise murale peut s’effondrer à 100 Mbits/s, voire moins, tout en provoquant une instabilité chronique de la connexion. Pour éviter ce phénomène, les règles de l’art, formalisées dans la norme NF C 15-100, sont simples et strictes.

La première règle est l’utilisation de gaines ou de goulottes strictement séparées pour les courants forts et faibles. La seconde est le respect d’une distance de séparation : lorsque les câbles cheminent en parallèle, ils doivent être espacés d’au moins 30 cm. Cette distance permet au champ électromagnétique de s’atténuer suffisamment pour ne plus interférer avec les signaux de données. Enfin, si un croisement entre les deux types de câbles est absolument inévitable, il doit se faire perpendiculairement (à 90 degrés). Cet angle droit minimise la surface de « contact » électromagnétique et réduit les interférences à un niveau négligeable. Le respect de ces trois règles est la seule garantie d’une performance optimale et stable pour votre réseau domestique.

Comment installer des prises RJ45 dans toute la maison pour un débit optimal et stable ?

À l’ère du télétravail, du streaming 4K/8K et des objets connectés, la performance du réseau Wi-Fi atteint ses limites. La seule garantie d’un débit maximal, stable et sécurisé reste une connexion filaire. C’est pourquoi la norme NF C 15-100 a rendu le câblage RJ45 obligatoire, reconnaissant le réseau de communication comme aussi essentiel que le réseau électrique. Depuis 2016, la norme impose un minimum dans les logements neufs : au moins deux prises RJ45 juxtaposées dans le séjour et une prise par pièce principale (chambre, bureau). Ce minimum légal doit être vu comme un point de départ, et non une finalité.

Une installation pérenne anticipe les besoins et déploie un véritable « maillage » dans toute la maison, avec des prises à des endroits stratégiques : derrière la télévision, dans le bureau, mais aussi dans la cuisine pour l’électroménager connecté, ou même dans le garage. Le cœur de ce réseau est le coffret de communication, situé dans la Gaine Technique Logement. C’est ici que tous les câbles RJ45 de la maison convergent vers un panneau de brassage. Ce dernier permet d’assigner à chaque prise la fonction désirée : réseau informatique, téléphone, ou même distribution de signal TV. Pour garantir l’évolutivité, le choix du grade du coffret et du câble est déterminant.

Si le Grade 2 TV est aujourd’hui le minimum réglementaire suffisant pour le 1 Gbit/s, il est déjà à la limite des connexions fibre les plus performantes. Investir dans une installation Grade 3 TV, avec des câbles de catégorie 6A ou 7, est le seul choix qui garantit une compatibilité avec les futurs débits de 10 Gbits/s et au-delà. C’est l’incarnation même de la vision à long terme : dépenser un peu plus aujourd’hui pour le câblage afin de s’assurer une autoroute numérique pour les trente prochaines années, capable de supporter sans sourciller les technologies immersives et les usages que nous n’imaginons pas encore.

Évaluer et planifier dès maintenant votre infrastructure électrique et numérique selon ces principes de pérennité est l’étape la plus rentable de votre projet de construction ou de rénovation.
